控制原理:
(1)PC机/主控与分控、分控与第一个灯具之间采用超五类纯铜双绞网线进行数据传输;网线与第一个灯具之间采用一个母接头相连接、灯具与灯具之间通过公母防水对接线进行连接。
(2)PC机/主控与分控、分控与第一个灯具之间的网线不得超过100米,如超过100米可采用交换机或光纤延长。
(3)开关电源所连接的支路的总功率不得超过开关电源总功率的80%。
(4)第一个灯具与最后一个灯具之间的距离不能超过70米。
(5)每个端口可带不超于1536通道,一般控制在1024通道以内。
技术参数:
工作电压:AC220V
最大功率:5W
输出端口:8端口
存储:SD卡
工作温度:-30℃ 至 50℃
存储温度:-40℃ 至 70℃
重量:1Kg
结构尺寸:283*134*45mm

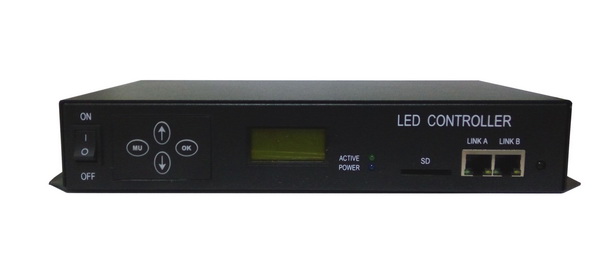

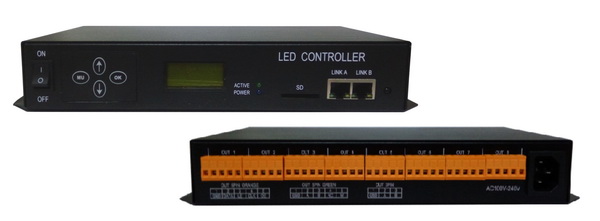

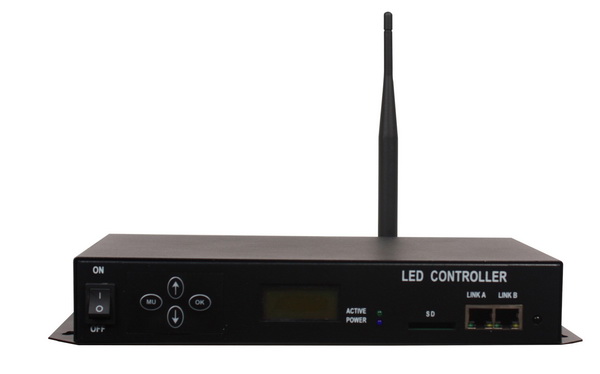

产品特点:
脱机一体机,集主控、分控于一身
8通道控制端口输出
支持MMC储存卡效果更换
每个端口可带不超于1536通道,一般控制1024通道以内
控制器最大支持100米超长距离传输
可支持4096灰度等级
